Schnitzer-Ersatzteile Verstelleinheit für Schnitzer Vario alt und neu (Modul)
-
- 29,95 € inkl. gesetzl. MwSt. zzgl. Versand Artikelnr.: A17508100-110001 Lieferzeit 1 bis 3 Tage
-
Wir freuen uns über Ihr Interesse zu Artikeln aus dem Bereich Ersatzteile / Schnitzer-Ersatzteile / Grano/Vario/Cerealo/Strato-Ersatzteile. Nachfolgend finden Sie Detailinformationen zum Artikel Schnitzer-Ersatzteile Verstelleinheit für Schnitzer Vario alt und neu (Modul).
Weitere Artikel zu dem Hersteller Schnitzer Mühlen finden Sie in unserer Herstellerübersicht.Verstelleinheit für Schnitzer Vario – alt und neu (Modul)
Originale Verstelleinheit für die Mahlgradeinstellung
Diese Vario-Verstelleinheit ist ein zentrales Bauteil der Mahlgradeinstellung aller Schnitzer Vario-Getreidemühlen.
Sie sitzt unterhalb des Motors und überträgt die Bewegung des Verstellhebels präzise auf die Mahlsteine.Wichtig für alle, die gezielt nach Schnitzer Vario Ersatzteilen suchen:
Diese Verstelleinheit wurde bereits in den frühen Vario-Modellen der 1990er-Jahre eingesetzt und wird bis heute unverändert auch in den aktuellen Vario-Mühlen verbaut.
Alt und neu identisch – keine Varianten
Bei diesem Bauteil gibt es keine Unterschiede zwischen alten und neuen Baujahren.
Die Konstruktion, Abmessungen und Funktion sind über Jahrzehnte gleich geblieben.➡️ Dadurch ist diese Verstelleinheit uneingeschränkt kompatibel mit:
-
Schnitzer Vario (90er-Jahre)
-
aktuellen Schnitzer Vario-Modellen
Aufbau und Funktion

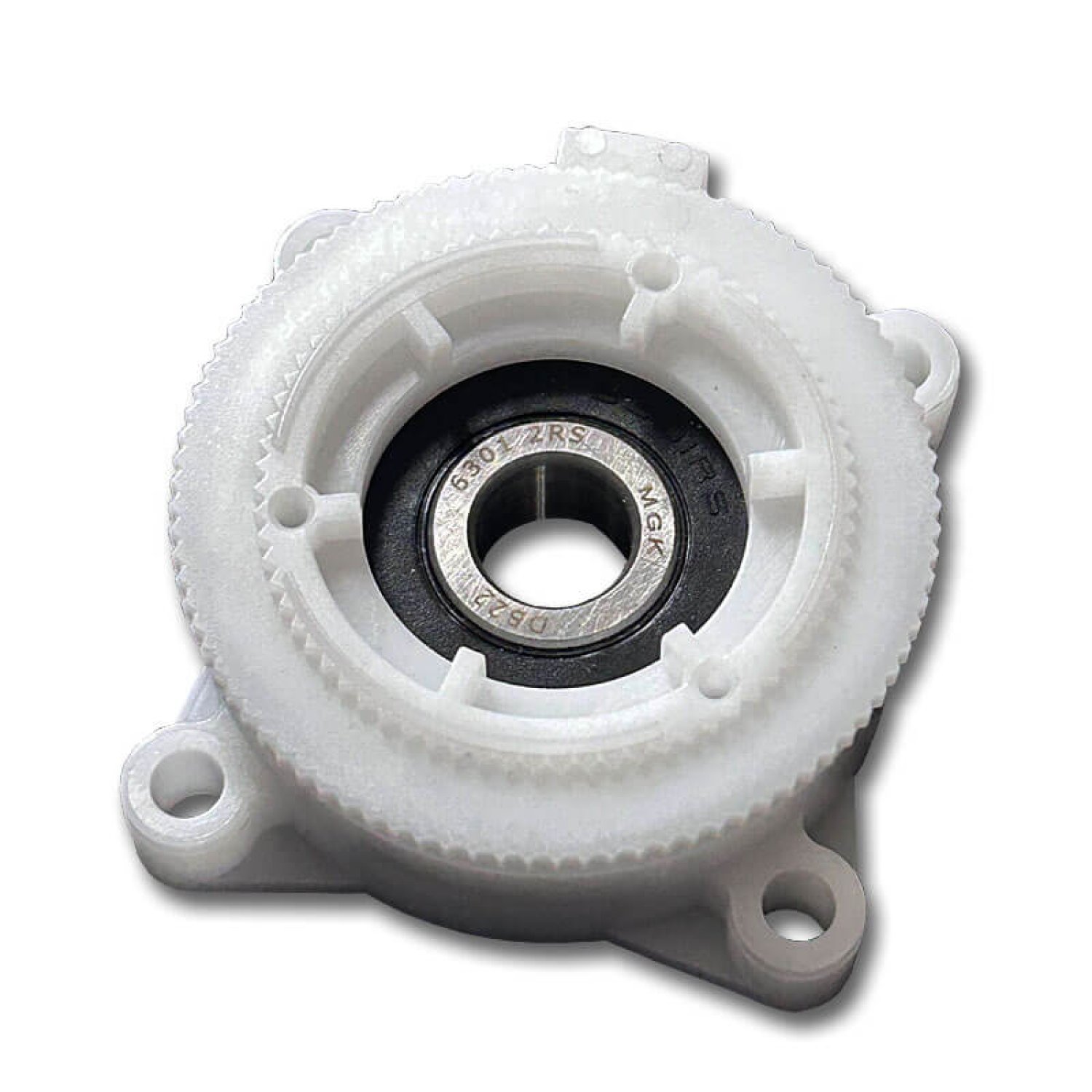

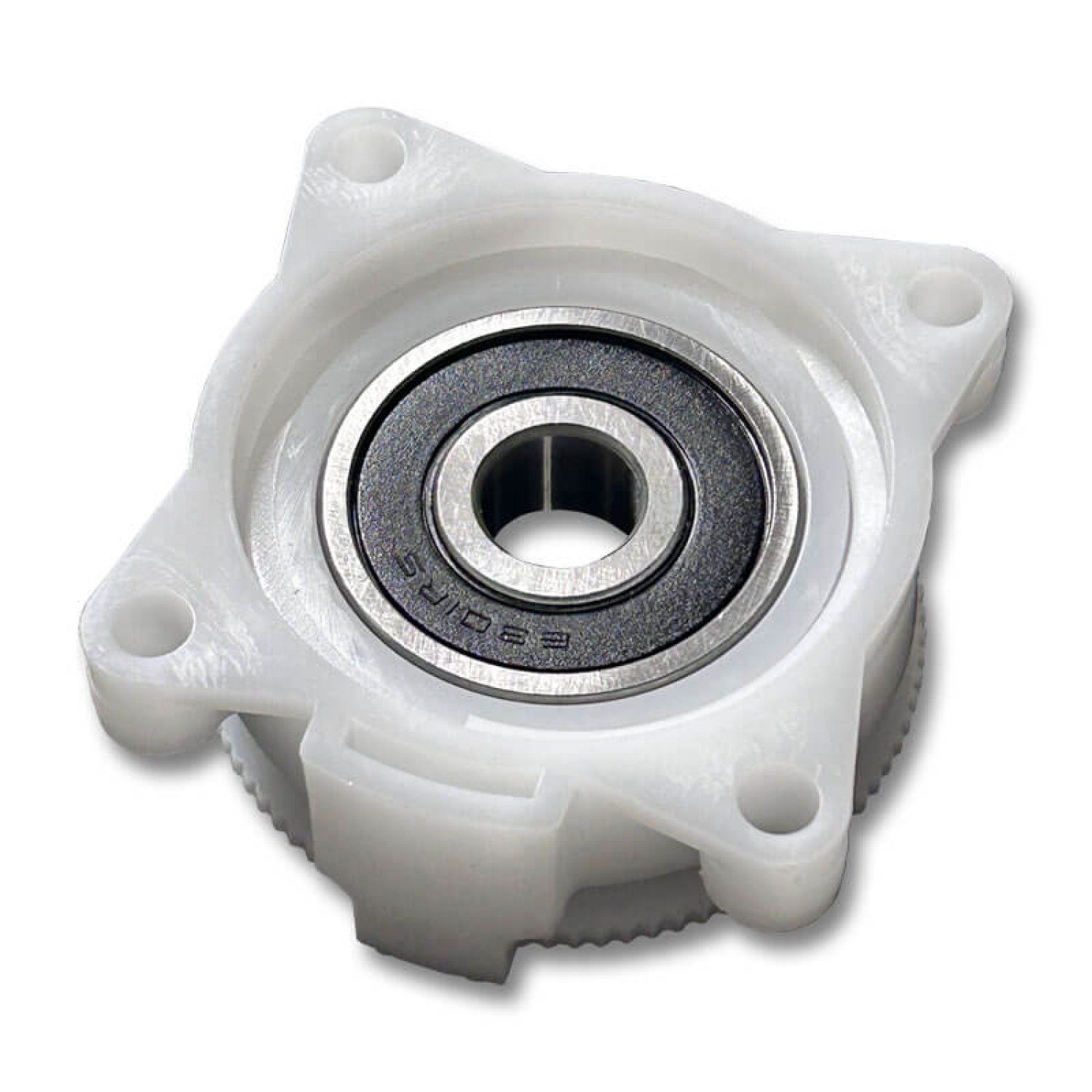

Die Verstelleinheit besteht aus:
-
Linksgewinde-Halterung
-
Rasterzahnkranz mit eingepresstem Kugellager

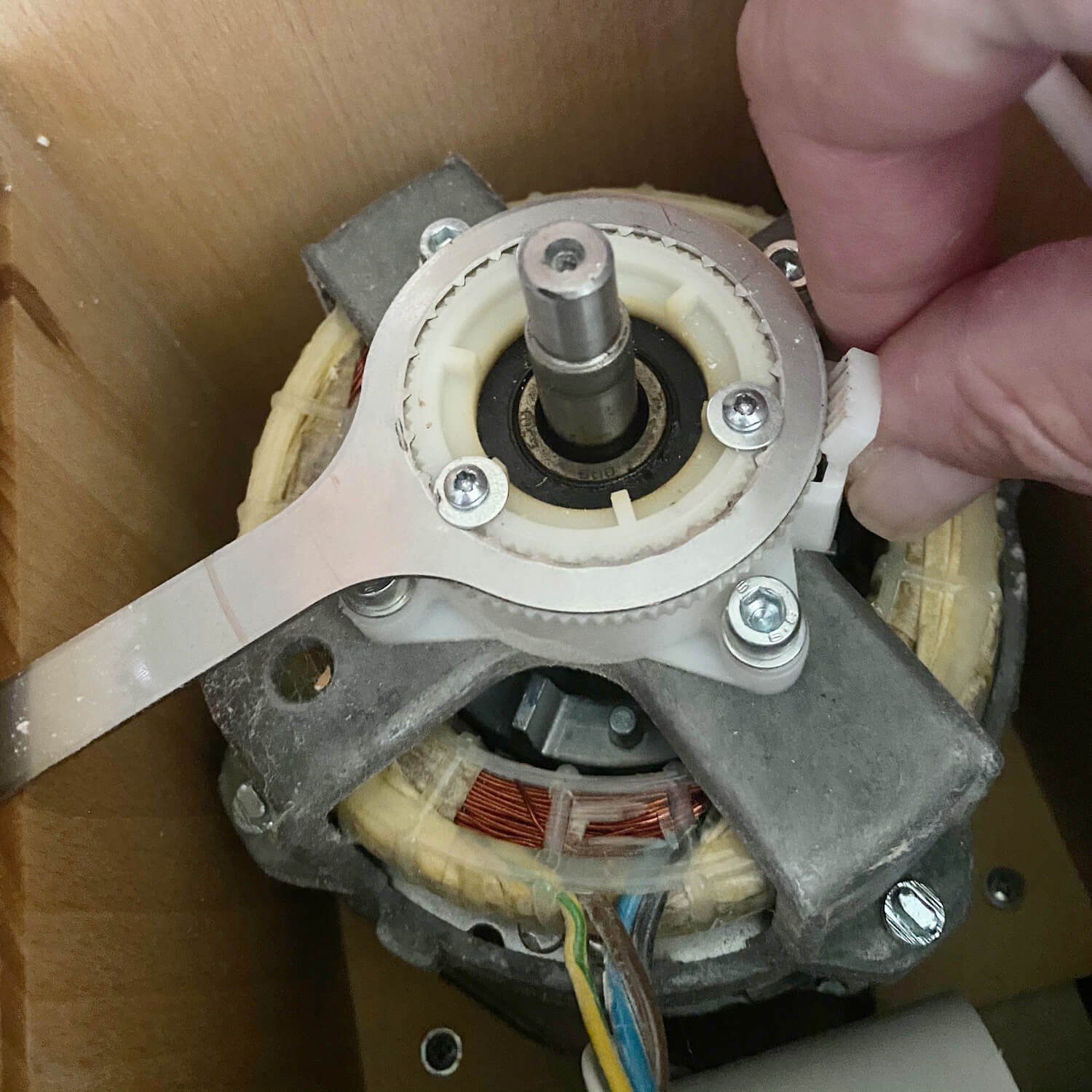

Der Rasterzahnkranz nimmt den Verstellhebel auf, der mit drei Schrauben fixiert wird.
Über die Rastung wird der Mahlgrad sicher, reproduzierbar und spielfrei eingestellt.Das integrierte Kugellager sorgt für:
-
leichtgängige Verstellung
-
gleichmäßigen Lauf
-
langfristige Haltbarkeit
Typische Einsatzgründe
-
Austausch bei Verschleiß oder mechanischer Beschädigung
-
Instandsetzung älterer Schnitzer-Vario-Mühlen
-
Ersatzteilbedarf nach unsachgemäßer Demontage
Gerade bei langjährig genutzten Geräten gehört diese Einheit zu den klassischen Schnitzer Vario Ersatzteilen.
Technische Daten
-
Durchmesser Zahnkranz: 56,5 mm
-
Höhe gesamt: 26 mm
-
Gewicht: 95 g
-
Baugruppe: Verstelleinheit Mahlgrad
-
Einbauposition: unterhalb des Motors
Kompatibilität
-
Schnitzer Vario
-
alte Baujahre (1990er-Jahre)
-
aktuelle Modelle
-
Lieferumfang
-
1 × Verstelleinheit für Schnitzer Vario
(Linksgewinde-Halterung + Rasterzahnkranz mit Kugellager)
Hinweis aus der Praxis
Da diese Verstelleinheit über alle Generationen hinweg identisch ist, kommt es hier kaum zu Fehlbestellungen – vorausgesetzt, es handelt sich tatsächlich um eine Schnitzer Vario und nicht um ein anderes Schnitzer-Modell.
Wenn Sie unsicher sind, ob dieses Ersatzteil das richtige für Ihre Mühle ist, prüfen Sie bitte die Einbaulage unter dem Motor oder vergleichen Sie die Maße.
-
