Verstellhebel für Schnitzer Pico

9,95 € inkl. gesetzl. MwSt. zzgl. Versand
Artikelnr.: A16808000-16121 Lieferzeit 2-3 Wochen

Menge:

Nicht lieferbar

In den Warenkorb

Hinweis für Kunden mit USt-IdNr.
Bei Vorliegen einer gültigen USt-IdNr. verwenden Sie bitte den normalen Kaufvorgang über den Warenkorb und legen Sie ein Benutzerkonto an. Beim Direktkauf mit PayPal verlieren Sie Ihre Umsatzsteuerbefreiung!

Direkt kaufen mit Paypal:

Wir freuen uns über Ihr Interesse zu Artikeln aus dem Bereich Ersatzteile / Schnitzer-Ersatzteile / Pico/Clou/Focus-Ersatzteile. Nachfolgend finden Sie Detailinformationen zum Artikel Verstellhebel für Schnitzer Pico.
Weitere Artikel zu dem Hersteller Schnitzer Mühlen finden Sie in unserer Herstellerübersicht.

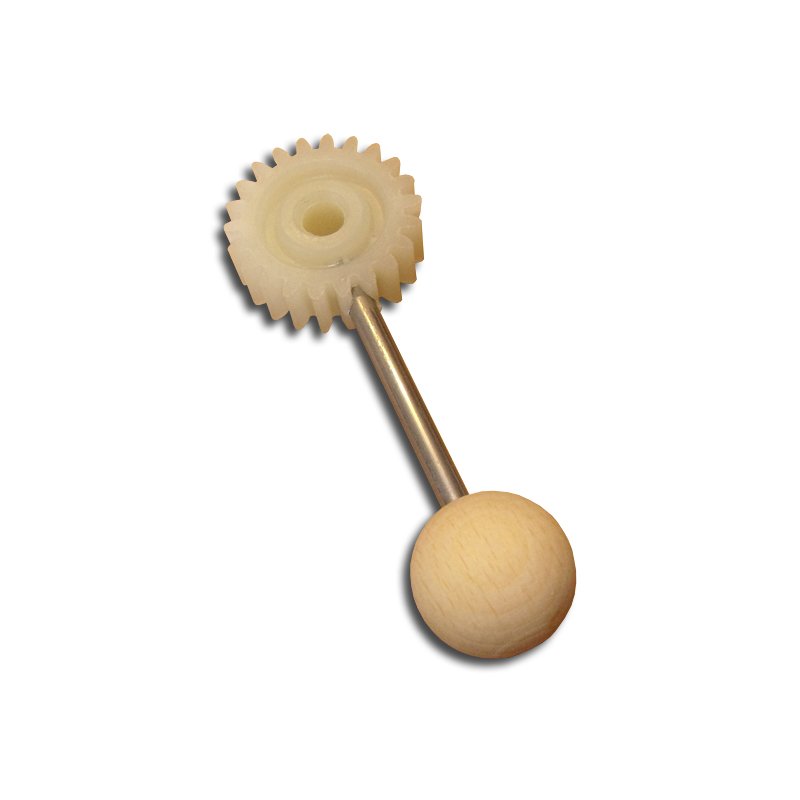

Verstellhebel mit Holzkugel aus massivem Buchenholz

In seltenen Fällen kann es schon einmal vorkommen, dass der Verstellhebel der Schnitzer Pico bricht oder die Verklebung mit dem Einstellzahnrad nicht mehr hält.

Zum Glück gibt es den Hebel als einfach auszutauschendes Ersatzteil.

Montageanleitung:

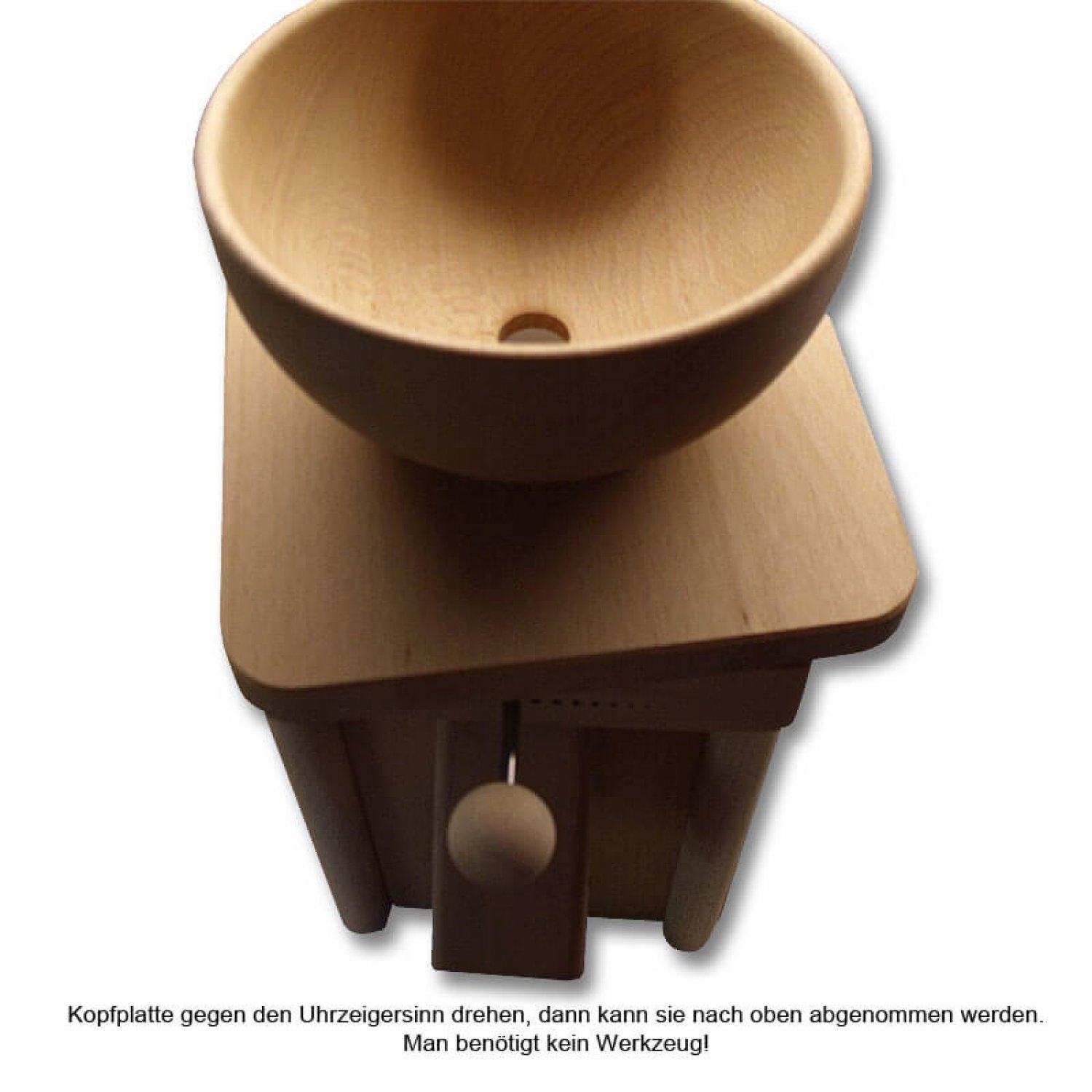

- Halten Sie die Pico zwischen Ihren Knien fest und drehen Sie den Trichter gegen den Uhrzeigersinn (nach links).

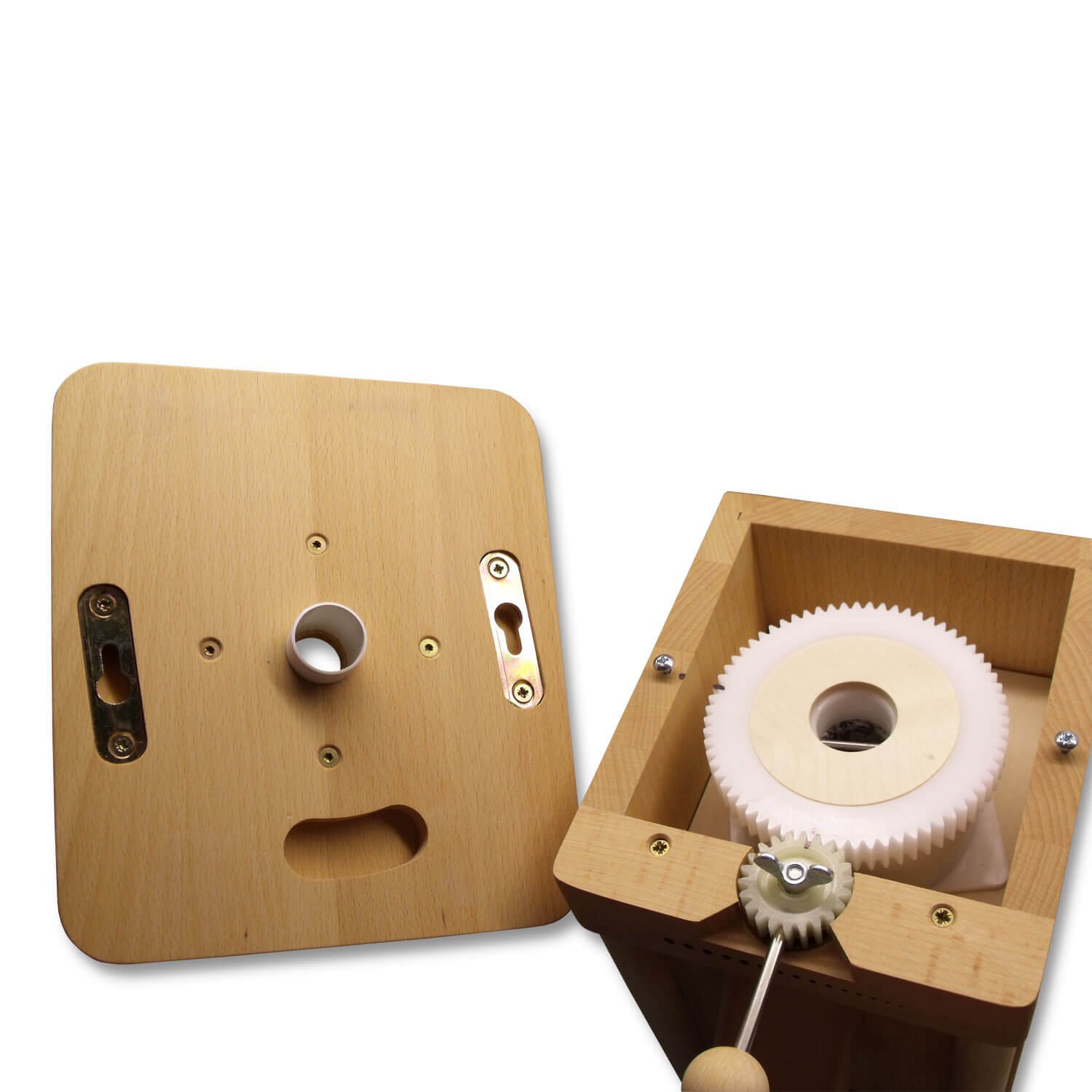

- Trichter und Kopfplatte des Gehäuses sind mit einem Bajonettverschluss befestigt, Trichter und Kopfplatte können nach oben abgenommen werden.
- Markieren Sie mit Edding zwei ineinandergreifende Zahnradritzel des großen und des kleinen Zahnrades.

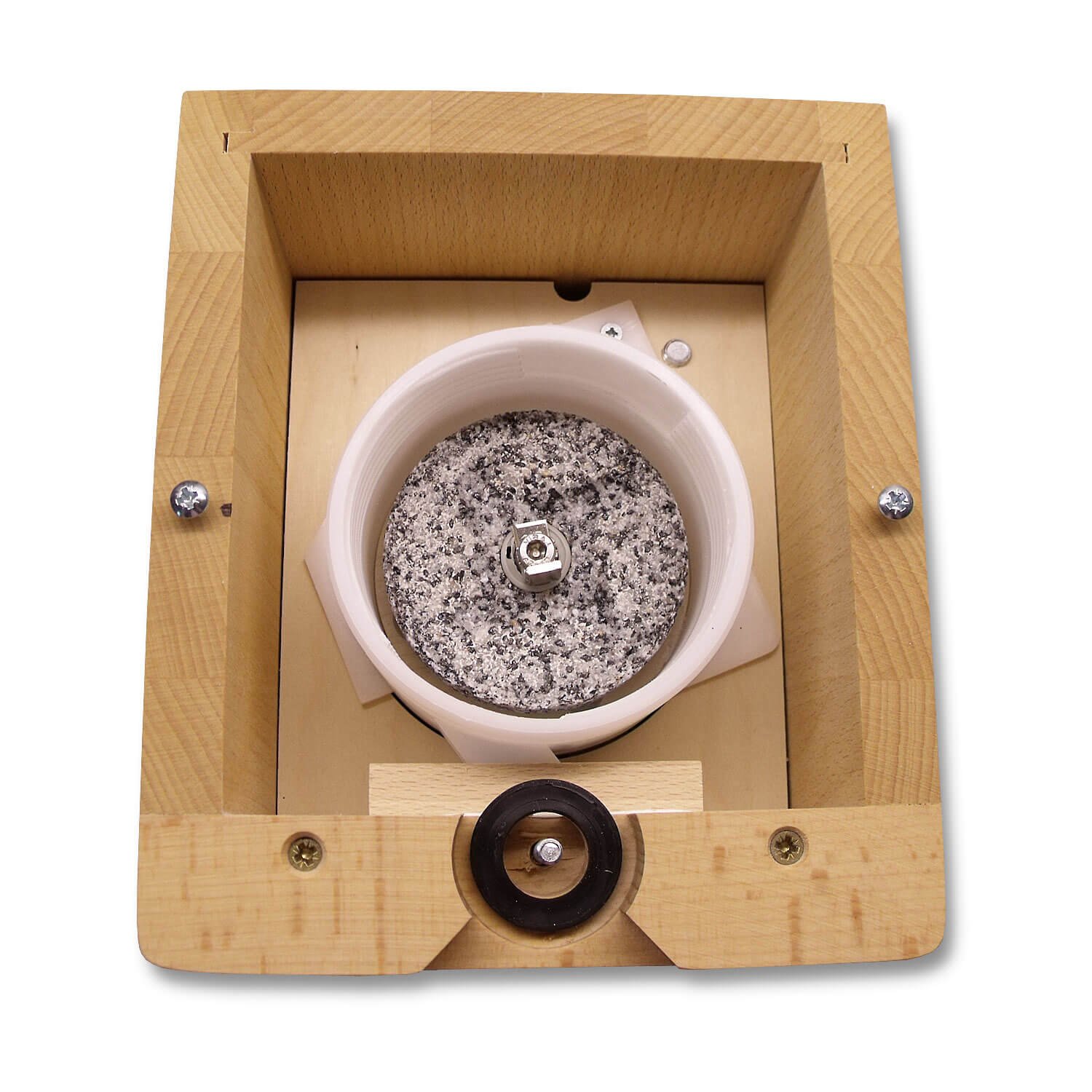

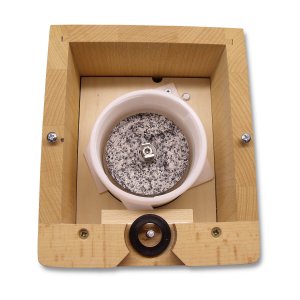

- Lösen Sie die Kreuzschlitzschraube in der Mitte des kleinen Verstellzahnrades und nehmen Sie es nach oben ab.
- Schauen Sie an Hand des Loches für den Verstellhebel, wo die schwarze Markierung am Zahnrad des neuen Verstellhebels wäre und setzen Sie das neue Zahnrad so auf, dass "schwarz wieder in schwarz" greift.
- Schraube festdrehen, Kopfplatte mit Trichter wieder schräg aufsetzen und im Uhrzeigersinn gerade drehen.
- Schon fertig! :-)
- Länge über alles: 102 mm
- Ø Kugel: 25,5 mm
- Ø Zahnrad: 35,5 mm
- Zähne: 22
- Gewicht: 26 g
